Определить  − ток в магистральном проводе;  − действительную потерю напряжения в магистральном проводе;  − напряжение в начале магистрального провода.  Выбрать предохранитель ... К распределительному электрическому щиту постоянного тока присоединены

«Определить  − ток в магистральном проводе;  − действительную потерю напряжения в магистральном проводе;  − напряжение в начале магистрального провода.  Выбрать предохранитель ... К распределительному электрическому щиту постоянного тока присоединены»
  • Электроника, электротехника, радиотехника

Условие:

К распределительному электрическому щиту постоянного тока присоединены три параллельные группы электроприемников, имеющие соответственно сопротивления R1 = 31,4 Ом  , R2 = 22 Ом , R3 = 22 Ом . Ток в первой группе равен I1 = 3,5 А, длина магистрального провода  l = 135 м, сечение – S = 10 мм2 .

Составить электрическую схему питания.

Определить

  • ток в магистральном проводе;
  • действительную потерю напряжения в магистральном проводе;
  • напряжение в начале магистрального провода.

Выбрать предохранитель для защиты сети от перегрузок.

Магистраль выполнена открыто двухжильным кабелем с медными жилами.

Решение:

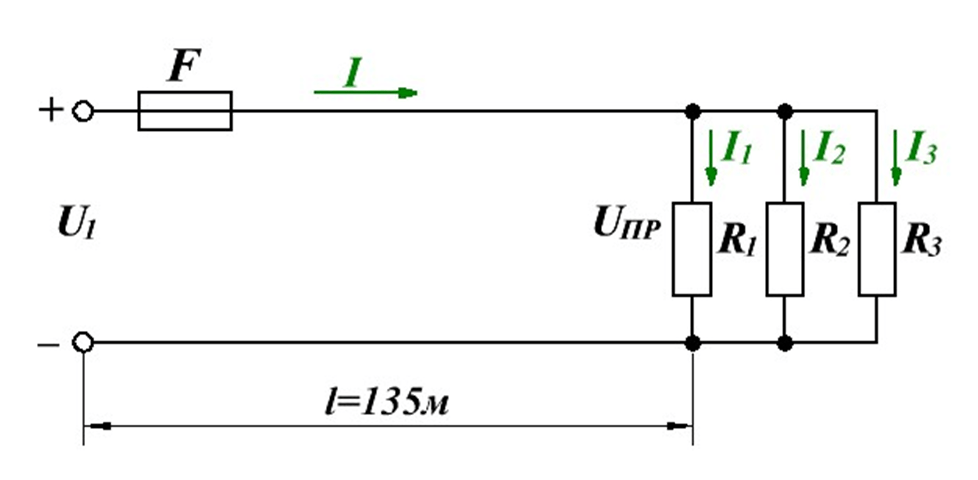

Рис.1

Напряжения на всех группах электроприёмников одинаковы и равны:

UПР = R1 I1 = R2 I2 = R3 I3 =31,4 ∙ 3,5 = 109,9 В

Токи электроприёмников:

Ток в магистральном проводе:

I = I1 + I2 + I3 =3,5 + ...
