Условие задачи
Определить токи и мощности короткого замыкания (КЗ), значения тепловых импульсов (интегралов Джоуля) тока КЗ для заданных характерных точек трансформаторной подстанции, схема которой изображена на рисунке 1.
Необходимые исходные величины для расчета по собственному варианту приведены в таблице 2.
Выдержка времени срабатывания релейной за-щиты tРЗ следующая:
- защиты линий потребителя, присоединенного к шинам напряжения U2 - 0,5 с;
- защиты присоединения вторичной обмотки понижающего трансформатора – 1,5 с;
- защиты присоединения первичной обмотки понижающего трансформатора – 2,0 с.

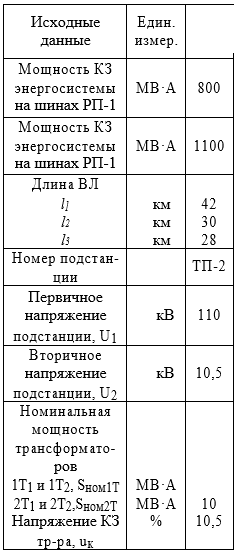

Таблица 2 – Исходные данные

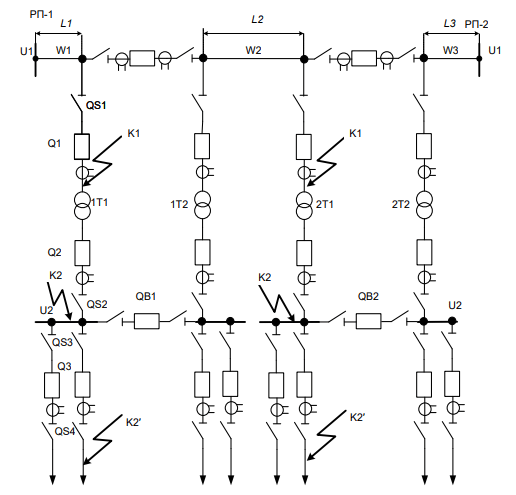

Рисунок 1 – Схема питания подстанции
Ответ
При решении данного задания определим - токи и мощности короткого замыкания (КЗ), значения тепловых импульсов (интегралов Джоуля) тока КЗ для заданных характерных точек трансформаторной подстанции.
Расчет токов КЗ
Начальное значение периодической составляющей тока КЗ в точке К1:
Расчет тока КЗ в точке К2.
Сопротивления трансформатора:
