Определить токи и мощности короткого замыкания (КЗ), значения тепловых импульсов (интегралов Джоуля) тока КЗ для заданных характерных точек трансформаторной подстанции, схема которой изображена на рисунке.

24 января 2025
Электроника, электротехника, радиотехника

Условие:

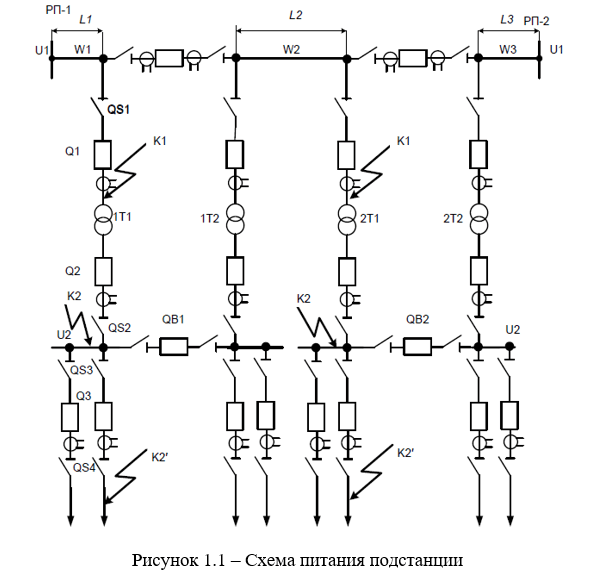

Дана однолинейная схема трансформаторной подстанции (рисунок 1.1), получающей питание с двух питающих пунктов РП-1 и РП-2.

Определить токи и мощности короткого замыкания (КЗ), значения тепловых импульсов (интегралов Джоуля) тока КЗ для заданных характерных точек трансформаторной подстанции, схема которой изображена на рисунке 1. Необходимые исходные величины для расчета по собственному варианту приведены в таблице 1. Выдержка времени срабатывания релейной защиты tРЗ следующая:

- защиты линий потребителя, присоединенного к шинам напряжения U2 - 0,5 с;

- защиты присоединения вторичной обмотки понижающего трансформатора – 1,5 с;

- защиты присоединения первичной обмотки понижающего трансформатора – 2,0 с.

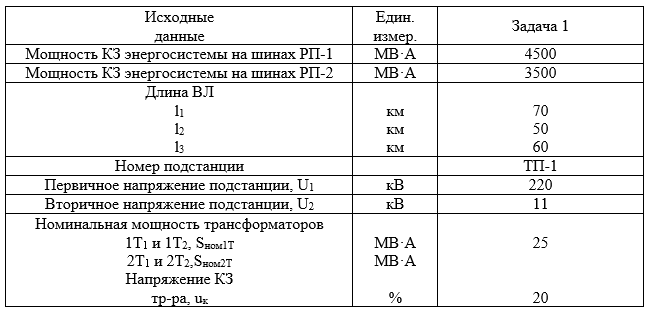

Таблица 1 - Исходные данные к задаче 1

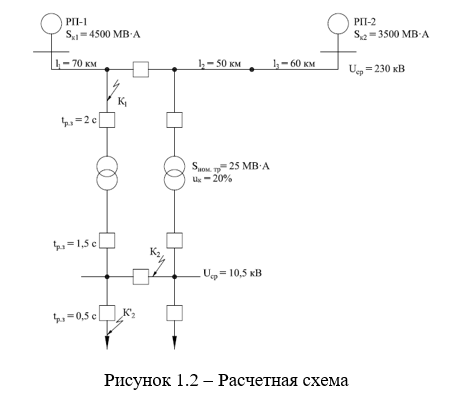

Расчетная схема изображена на рисунке 1.2.

Решение:

Для расчета токов КЗ необходимо определить сопротивление до точки КЗ. Все сопротивления рассчитываются в относительных единицах при базисных условиях. В качестве базисных условий принимается базисная мощность Sб и базисное напряжение. Для упрощения принимается Sб = 100 МВА.

Базисное напряжение принимают равным среднему номинальному напряжению. Шкала средних напряжений: 230 кВ, 115 кВ,37 кВ, 10,5 кВ.

По расчетной схеме составляется однолинейная схема замещения, где каждый элемент цепи КЗ (линия, трансформатор и др.) заменяется относительным базисным сопротивлением.

Все расчеты при вычислении токов...
