Условие:
Определить токи и напряжения на участках цепи по данным, приведенным в таблице 4. Индексы токов и напряжений соответствуют индексам сопротивлений.
Решение:

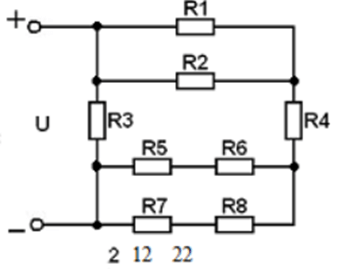

Обозначим на исходной схеме все токи и напряжения.
Токи через резисторы, включенные последовательно, равны (I5=I6, I7=I8). Падения напряжения на резисторах, включенных параллельно, равны (U1=U2, U=U3).
Определим эквивалентные сопротивления для включенных параллельно R1-R2:
