Определить токи и напряжения на всех участках цепи комплексным способом. Записать выражения для мгновенных значений всех токов и напряжений. Составить баланс активных и реактивных мощностей.
- Электроника, электротехника, радиотехника
Условие:
Для электрической цепи выполнить следующее:
Заданы параметры цепи и напряжение на входе цепи:
u=Um∙sin(ωt+ψ)
Требуется:
1. Определить токи и напряжения на всех участках цепи комплексным способом.
2. Записать выражения для мгновенных значений всех токов и напряжений.
3. Составить баланс активных и реактивных мощностей.
4. Построить в масштабе векторную диаграмму токов и топографическую диаграмму напряжений.
Числовые данные приведены в таблице 2, схема показана на рисунке 2.
Таблица 2

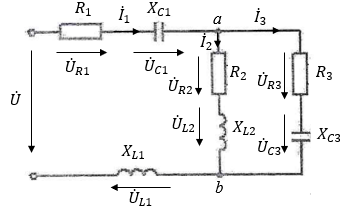

Рисунок 2 – Схема к задаче 2
Решение:
Комплексная схема замещения цепи рисунка 2 показана на рисунке 2.1.
Рисунок 2.1 Комплексная схема замещения
1. Определим токи и напряжения на всех участках цепи комплексным способом.
1) Определим комплексное входное сопротивление цепи.
Сопротивления реактивных элементов:
