Условие:

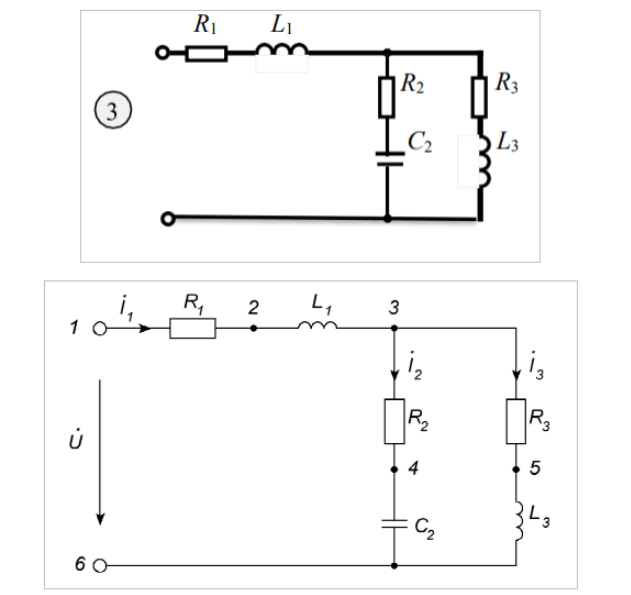

Заданы параметры цепи и напряжение на входе цепи
Требуется:
1. Определить токи и напряжения на всех участках цепи символическим способом.
2. Записать выражения для мгновенных значений всех токов и напряжений.
3. Составить и рассчитать баланс активных и реактивных мощностей.
4. Построить векторную диаграмму токов и напряжений.
Решение:
1. Производим расчет токов и напряжений в цепи.

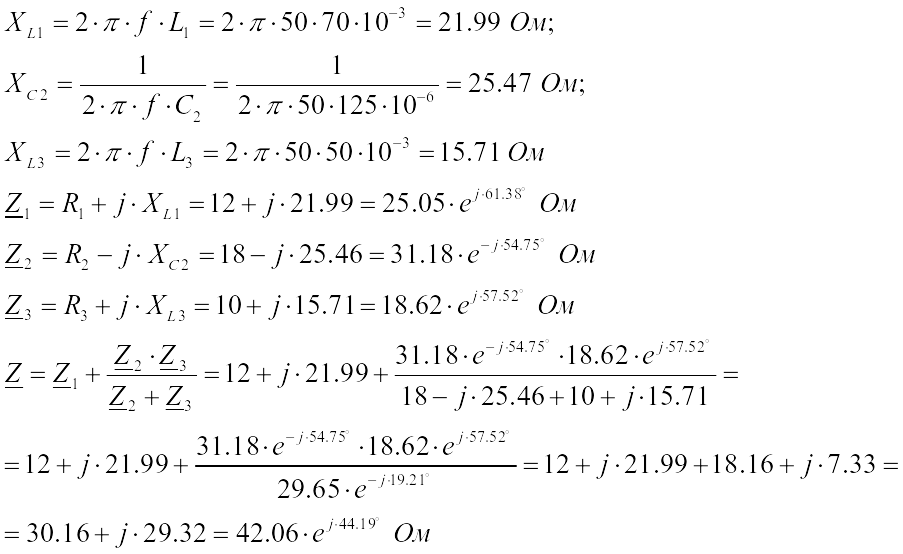

Рассчитываем сопротивления реактивных элементов на частоте f=50 Гц, комплексные сопротивления ветвей и комплексное сопротивление всей цепи:
Комплекс действующего значения напряжения, приложенного к цепи:
