Определить токи I1, I2, I3, I4, I5 в схеме, изображенной на рис. 1.10. Диоды VD1 – VD5 одинаковые, падение напряжения на открытом диоде равно 0,8 В и не зависит от тока через диод. UП= 5,8 В; R1 = 2 кОм; R2 = 100 Ом; Uвх= 0,4 В.
«Определить токи I1, I2, I3, I4, I5 в схеме, изображенной на рис. 1.10. Диоды VD1 – VD5 одинаковые, падение напряжения на открытом диоде равно 0,8 В и не зависит от тока через диод. UП= 5,8 В; R1 = 2 кОм; R2 = 100 Ом; Uвх= 0,4 В.»
- Электроника, электротехника, радиотехника
Условие:

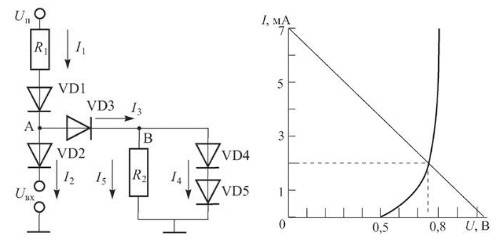

Определить токи I1, I2, I3, I4, I5 в схеме, изображенной на рис. 1.10. Диоды VD1 – VD5 одинаковые, падение напряжения на открытом диоде равно 0,8 В и не зависит от тока через диод. UП= 5,8 В; R1 = 2 кОм; R2 = 100 Ом; Uвх= 0,4 В.
Решение:
Сначала определим, по каким ветвям протекает ток, а по каким он протекать не может. Для этого оценим потенциал в точке А.
Допустим, что VD1 открыт, потенциал точки А относительно общего провода
UA= 2Uпор=20,5=1 В (падение напряжения на VD3 и R2).
Здесь Uпор пороговое напряжени...
