Определить токи I1, I2, I3, I4, I5 в схеме, изображенной на рис. 1.13. Диоды VD1 – VD6 одинаковые, их вольт-амперная характеристика приведена на рис. 1.12. UП= 5,0 В; R1 = 1,2 кОм; R2 = 10 кОм; Uвх= 0,2 В.

23 января 2025
Электроника, электротехника, радиотехника

Условие:

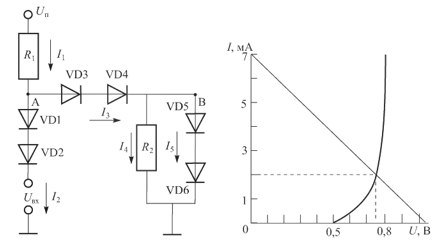

Определить токи I₁, I₂, I₃, I₄, I₅ в схеме, изображенной на рис. 1.13. Диоды VD₁ – VD₆ одинаковые, их вольт-амперная характеристика приведена на рис. 1.12. U_П= 5,0 В; R₁ = 1,2 кОм; R₂ = 10 кОм; U_вх= 0,2 В.

U_VD=0,73 В

U_П= 5,0 В

R₁ = 1,2 кОм

R₂ = 10 кОм

U_вх= 0,2 В

Решение:

Предположим, что ток I2 0. Тогда потенциал в точке разветвления будет равен UA=Uвх+2 UVD=0,2+20,73=1,66 В. Предположим, что ток I50. В этом случае потенциал точки разветвления равен UA=4 UVD=40,73=2,92 В. На основании этих оценок можно сделать вывод, что либо потенциал точки А действительно равен 2,92 В и тогда открыты все ветви (все токи отличны от нуля), либо в действительности потенциал UA окажется 1,66 В, что означает, что ток течет по одной единственной ветви: Uп R1 VD3 VD4 R2 - ┴ . Чтобы выяснить, какой из этих случаев реализуется, оценим т...
