Определить токи методом непосредственного применения законов Кирхгофа.
- Электроника, электротехника, радиотехника
Условие:

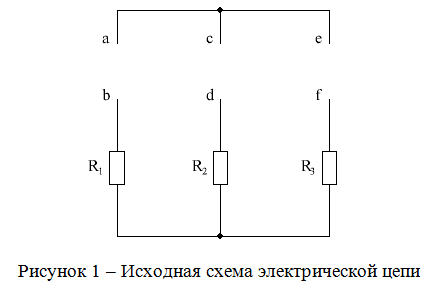

Задана электрическая цепь, схема которой определяется в соответствии с рисунком 1 и исходными данными, приведенными в таблице 1.
Требуется определить:
1. Определить токи методом непосредственного применения законов Кирхгофа.
2. Определить токи методом двух узлов.
3. Определить токи методом суперпозиции.
4. Определить ток в ветви с R3 методом эквивалентного генератора.

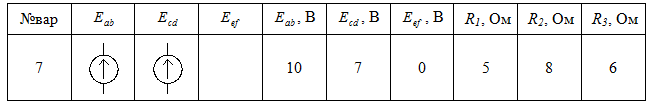

Таблица 1 – Исходные данные
Решение:
Решение:

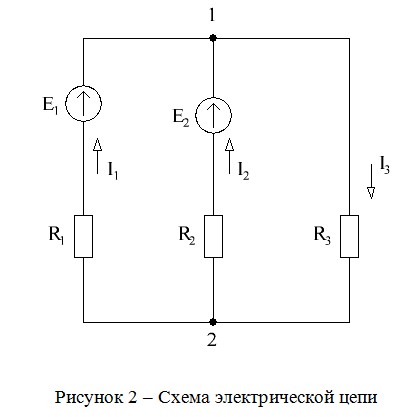

1. Изобразим схему электрической цепи с учетом исходных данных. На схеме выберем условно-положительные направления токов в ветвях (см. рис. 2).
2. Составим систему уравнений, необходимую для определения токов в цепи, по законам Кирхгофа.
Схема электрической цепи, изображенная на рисунке 2, содержит 2 узла, 3 ветви с тремя неизвестными токами и 2 независимых контура. Для определения токов в в...
