Условие:
1. Определить токи методом непосредственного применения законов Кирхгофа.
2. Определить токи методом двух узлов.
3. Определить токи методом суперпозиции.
4. Определить ток в ветви R3 методом эквивалентного генератора.

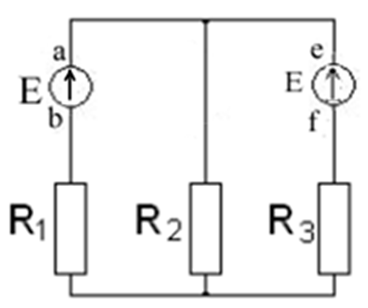

Рис.1.1. Заданная схема
Решение:
Дано:
Eab = 4 B, Ecd = 0 B, Eef = 14 B, R1 = 3 Ом, R2 = 6 Ом, R3 = 10 Ом.
1. Определяем токи в ветвях методом непосредственного применения
законов Кирхгофа. Обозначим ЭДС и токи согласно рис.1.2.
Примем Eab = E1=4 В, Ecd = E2=0, Eef = E3=14 В.
Общее число уравнений m = 3, т.к. в схеме 3 ветви.
Число уравнений по 1-му закону Кирхгофа m1 =y-1= 2 1 = 1, где у=1 это количество узлов в схеме.
Число уравнений...
