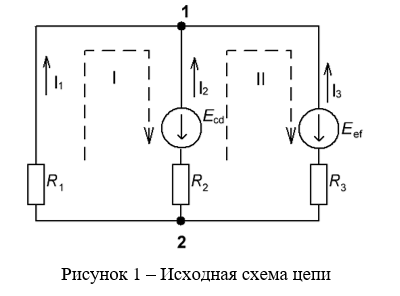

Определить токи методом непосредственного применения законов Кирхгофа. Формируем рисунок 1 и выписываем исходные данные.

Составим систему уравнений для расчета токов во всех ветвях методом уравнений Кирхгофа.

Задаёмся произвольными расчётными токами в ветвях схемы (см рис.1). Также обозначаем узлы схемы цифрами 1 и 2.

Определяем числом уравнений в составляемой системе уравнений (равно числу неизвестных токов n=3 в расчетной схеме).

Определяем числом узлов m=2 в расчетной схеме.

Для произвольных узлов составляем уравнения на основании I закона Кирхгофа. Число их в общем случае на единицу меньше числа узлов (m 1= 21=1шт):

I₁ + I₂ + I₃= 0 для узла 1

На основании II закона Кирхгофа составл...
