Условие задачи
Определить токи, мощности и построить векторную диаграмму токов и напряжений.
Рис.5.1. Заданная схема
,

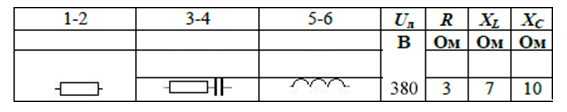

Дано:
Схема согласно варианта на рис.5.2.

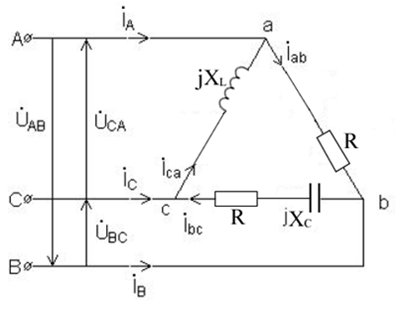

Рис.5.2. Схема по варианту
Ответ

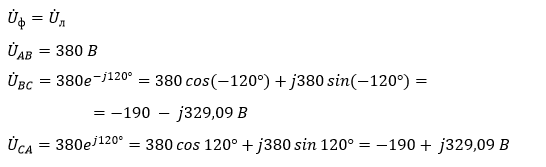

1.Определим фазные напряжения потребителя энергии.
Они равны линейным напряжениям генератора.

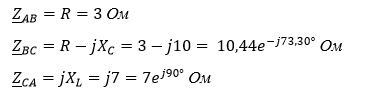

2. Определим комплексные сопротивления фаз.
3. Определяем фазные токи.
