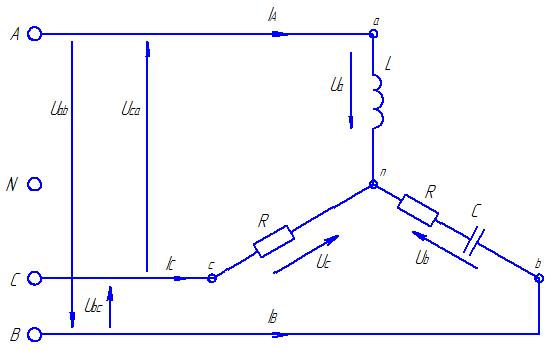

Определить токи, мощности и построить векторную диаграмму токов и напряжений. Рисунок 4.1 – Заданная схема. Дано: Uл = 220 В; R = 5 Ом; XL = 7 Ом; XС = 10 Ом.

Для трехфазной схемы выпрямителя определить для режима холостого хода постоянную составляющую (среднее значение) напряжения на выходе и амплитуду пульсаций, если входное напряжение равно U=380 В.

1. В соответствии со стандартными условными графическими обозначениями реальных электротехнических устройств начертить электрическую схему заданной цепи. Варианты анализируемых электрических цепей приведены на рис. 1. Номер заданной цепи указан в табл.1.

Определить на сколько изменится собственные потери в оптическом волокне, если передача сигналов будет осуществляться не в третьем, а в первом окне прозрачности. Параметры оптического волокна n2=1.49, =0.01, tg=10-11.
