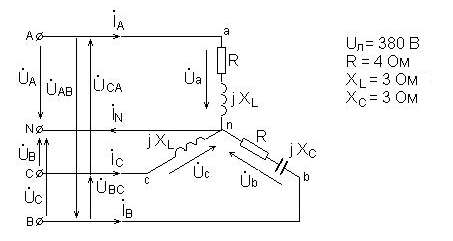

Определить токи, мощности и построить векторную диаграмму токов и напряжений. U_л = 380 В R = 4 Ом X_L = 3 Ом X_C = 3 Ом.

В данной схеме есть нейтральный провод, поэтому каждую фазу можно рассчитывать как однофазную цепь.

1. Обозначим на схеме все токи и напряжения.

2. Определяем фазные напряжения генератора.

Представим их в алгебраической форме записи.
