Условие задачи
Рис.4.1. Схема
Определить токи, мощности, построить векторную диаграмму токов и напряжений.
Ответ

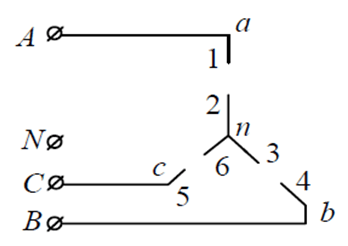

Схема согласно варианта на рис.4.2.

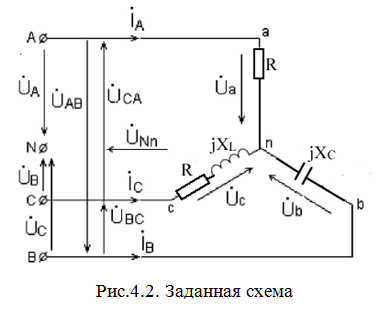

Обозначаем на схеме все токи и напряжения. Определяем фазные напряжения генератора (рис.4.2).
Определяем фазное напряжение.
