Определить токи на всех участках цепи, напряжение источника и мощность, потребляемую цепью, если напряжение на сопротивлении 𝑅6 равно 30 В, 𝑅1 = 200 Ом, 𝑅2 = 0,5 кОм, 𝑅3 = 1,5 кОм, 𝑅5 = 0,5 кОм, 𝑅6 = 0,4 кОм, 𝑅4 = 0,3 кОм.

«Определить токи на всех участках цепи, напряжение источника и мощность, потребляемую цепью, если напряжение на сопротивлении 𝑅6 равно 30 В, 𝑅1 = 200 Ом, 𝑅2 = 0,5 кОм, 𝑅3 = 1,5 кОм, 𝑅5 = 0,5 кОм, 𝑅6 = 0,4 кОм, 𝑅4 = 0,3 кОм.»
  • Электроника, электротехника, радиотехника

Условие:

Определить токи на всех участках цепи, напряжение источника и мощность, потребляемую цепью, если напряжение на сопротивлении 𝑅6 равно 30 В, 𝑅1 = 200 Ом, 𝑅2 = 0,5 кОм, 𝑅3 = 1,5 кОм, 𝑅5 = 0,5 кОм, 𝑅6 = 0,4 кОм, 𝑅4 = 0,3 кОм.

Дано:

UR6 = 30B, 𝑅1 = 200 Ом, 𝑅2 = 0,5 кОм, 𝑅3 = 1,5 кОм, 𝑅5 = 0,5 кОм, 𝑅6 = 0,4 кОм, 𝑅4 = 0,3 кОм.

Найти I1, I2, I3, I4, I5, I6, I, U, P.

Решение:

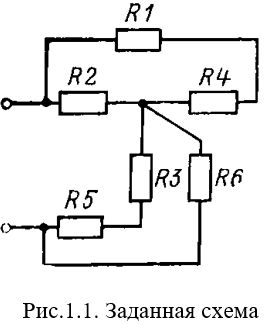

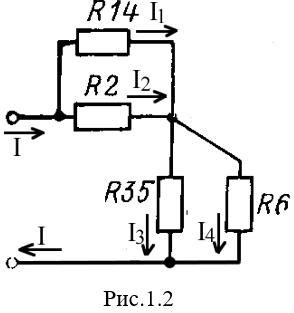

1. Упростим схему, заменив последовательно соединенные сопротивленияR1 с R4 и R3 с R5 эквивалентными сопротивлениями R14 и R35 соответственно (рис.1.2):

Здесь
R14=R1+R4=200+300=500 Ом
R35=R3+R5=1500+500=2000 Ом

Теперь заменим параллельно соединенные сопротивления R14 с R2 и R35 с R6 эквивалентными сопротивлениями R142 и R356 соответственно (рис.1.3):
