решение задачи на тему:

Определить токи срабатывания и отпускания, а также коэффициент возврата нейтрального экранированного герконового реле, содержащего обмотку управления с числом витков w и один симметричный замыкающий магнитоуправляемый контакт

Дата добавления: 07.09.2024

Условие задачи

Определить токи срабатывания и отпускания, а также коэффициент возврата нейтрального экранированного герконового реле, содержащего обмотку управления с числом витков w и один симметричный замыкающий магнитоуправляемый контакт (рис. 2, обмотка управления не показана).

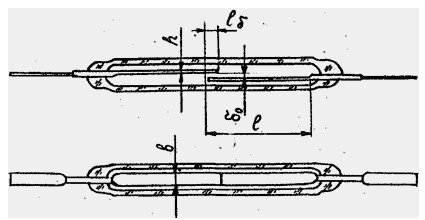

Рис. 2 – Геркон

Размеры электродов геркона: длина l = 20 мм; ширина b = 2,6 мм; толщина h = 0,5 мм. Жесткость электродов С = 1,66 . 103 Н/м. Длина перекрытия в рабочем зазоре lδ = 1,2 мм. Величина конечного рабочего зазора δмин = 0,01 мм. Коэффициент симметрии геркона kсм = 0,5. Коэффициент магнитной проводимости путем рассеяния kрас = 0,1. Коэффициент магнитной проводимости магнитопровода kст = 2. Величина начального рабочего зазора δ0, число витков обмотки управления w приведены в таблице №8.

Таблица №8



Ответ

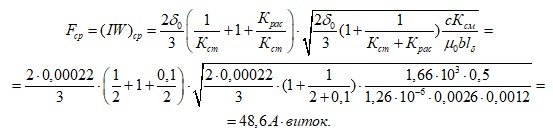

МДС срабатывания такого реле определяется уравнением

Тогда ток срабатывания реле будет
