Определить токи срабатывания и отпускания, а также коэффициент возврата нейтрального экранированного герконового реле, содержащего обмотку управления с числом витков

«Определить токи срабатывания и отпускания, а также коэффициент возврата нейтрального экранированного герконового реле, содержащего обмотку управления с числом витков»
  • Электроника, электротехника, радиотехника

Условие:

Определить токи срабатывания и отпускания, а также коэффициент возврата нейтрального экранированного герконового реле, содержащего обмотку управления с числом витков W и один симметричный замыкающий магнитоуправляемый контакт.

Исходные данные для расчетов.

Размеры электродов геркона: длина l=20мм; ширина b=2,6мм; толщина  h=0,5мм. Жесткость электродов С=1,66·103 Н/м. Длина перекрытия в рабочем зазоре lδ=1,2 мм. Величина конечного рабочего зазора δмин=0,01мм. Коэффициент симметрии геркона Ксм=0,5. Коэффициент магнитной проводимости путем рассеяния Крас=0,1. Коэффициент магнитной проводимости магнитопровода Кст=2. Величина начального рабочего зазора δ0=0,21 мм, число витков обмотки управления W=18000. Конструкция геркона представлена на рисунке.

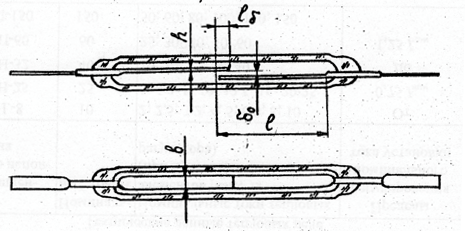

Рис. 2 -  Конструктивная схема геркона

Решение:

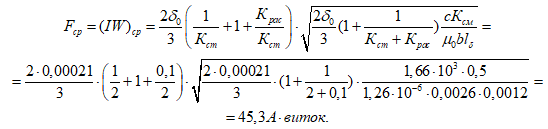

МДС срабатывания такого реле определяется уравнением

Тогда ток срабатывания реле будет
