Условие задачи

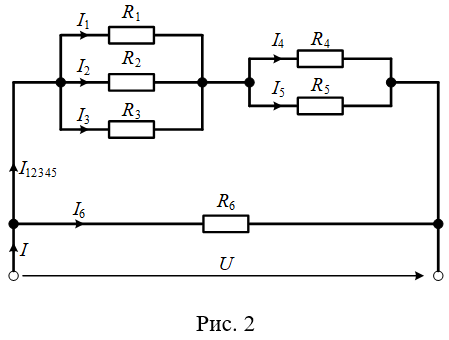

Определить токи в отдельных участках цепи (рис. 2) и напряжения на этих участках, если: R1=R3=4 Ом; R2=R4=16 Ом; R5=20 Ом; R6=40 Ом. Ток в неразветвленном участке равен 30,5 A
Ответ
Указываем на схеме положительные направления токов. Выполним последовательное преобразование схемы и определим эквивалентное сопротивление цепи.
Сопротивления R1, R2 и R3 соединены параллельно. Определим их эквивалентное сопротивление R123
Сопротивления R4 и R5 соединены параллельно. Определим их эквивалентное сопротивление R45:
