Определить токи в первичной и вторичной обмотках трансформатора, напряжение на вторичной обмотке, если: в режиме холостого хода; в режиме короткого замыкания.

Воздушный трансформатор. Для воздушного трансформатора дано:



Действующее значение напряжения источника .

Определить токи в первичной и вторичной обмотках трансформатора, напряжение на вторичной обмотке, если:

1)

2) в режиме холостого хода;

3) в режиме короткого замыкания.

Для каждого режима построить векторную диаграмму токов и топографическую диаграмму напряжений.

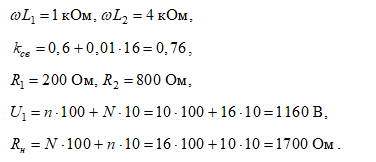

Исходные данные:

n = 10; N = 16
