Определить токи в схеме с несинусоидальной ЭДС и построить графики ЭДС и токов e(t)=E_0+E_km sin⁡(kωt+φ_k )+E_dm*sin⁡(dωt+φ_d)

Дата добавления: 27.09.2024

Условие задачи

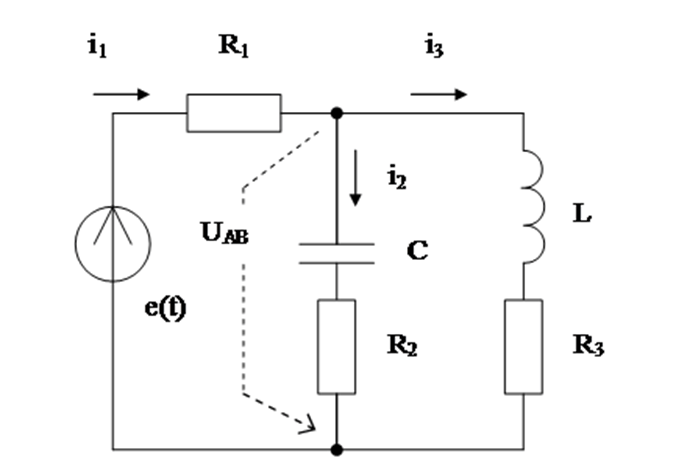

Определить токи в схеме с несинусоидальной ЭДС и построить графики ЭДС  и токов

e(t)=E0+Ekmsin⁡(kωt+φk )+Edm*sin⁡(dωt+φd)

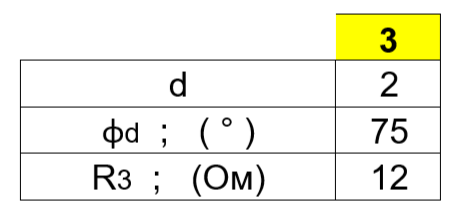

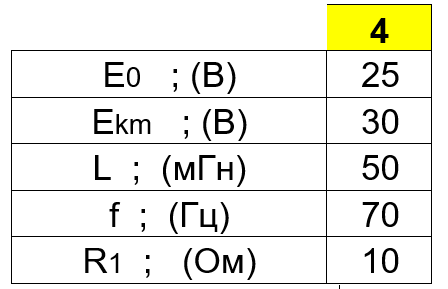

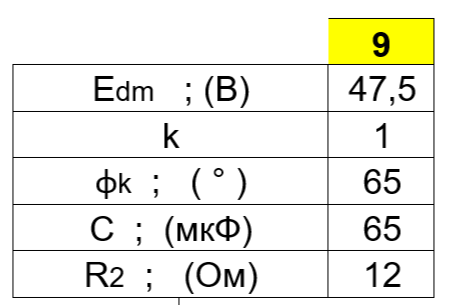

1-я цифра номера варианта:

2-я цифра номера варианта:

3-я цифра номера варианта:

Ответ

Согласно данным для данного варианта перепишем выражение для напряжения:

e(t)=25+30 sin⁡(t+65)+47.5sin⁡(2t+75)

Начнем расчет для постоянной составляющей:

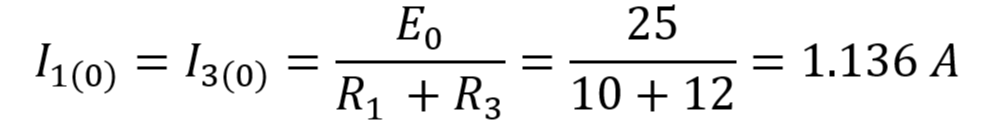

E0=25

Ток через ветвь с конденсатором течь не будет.

Расчет для первой гармоники:

1=2fk=2*3.14*70=439.823 c-1

Напряжение:
