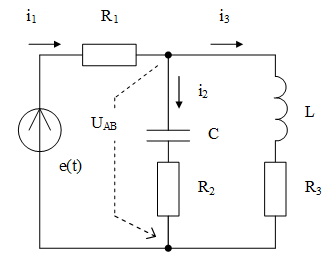

Определить токи в схеме с несинусоидальной ЭДС и построить графики ЭДС и токов. Решим данную задачу, используя метод наложения.

Исходные данные:

E₀=15 B;E_km=20 B;L=40 мГн;f=60 Гц;R₁=6 Ом;

E_dm=30 B;k=5; _k=30 ;C=30 мкФ;R₂=5 Ом;

d=6; _d=100 ;R₃=27 Ом.

Решим данную задачу, используя метод наложения.

=2f=377 с^-1;

Для E₀:

I₀₂=0 A;

Для E_km:
