Определить токи в ветвях: 1. В симметричном режиме. 2. В несимметричном режиме, при заданных ZA, ZB и ZC. 3. При обрыве фазы С в несимметричном режиме. 4. При коротком замыкании фазы С в несимметричном режиме.
- Электроника, электротехника, радиотехника
Условие:
Определить токи в ветвях:
1. В симметричном режиме.
2. В несимметричном режиме, при заданных ZA, ZB и ZC.
3. При обрыве фазы С в несимметричном режиме.
4. При коротком замыкании фазы С в несимметричном режиме.
Построить векторно-топографическую диаграмму токов и напряжений для всех режимов.
Дополнительно: Проверить выполнение баланса активной мощности. Подключить два ваттметра так, чтобы по показаниям приборов определить активную мощность трехфазной цепи. Провести расчет активной мощности по показаниям приборов.
Исходные данные:
- для симметричного режима:
- для несимметричного режима:

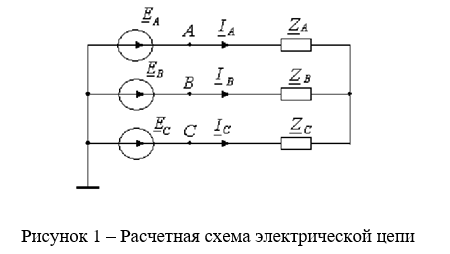

Расчетная схема представлена на рисунке 1.
Решение:

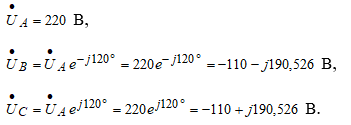

1. Определим фазные напряжения источника:
2. Запишем сопротивления фаз в показательной форме:
3. Проведем расчет цепи для симметричного режима.
3.1. Так как нагрузка всех фаз одинакова, то напряжение сме...
