Условие задачи
Пользуясь комплексным методом, определить токи в ветвях; проверить соблюдение баланса активной, реактивной и полной мощностей в цепи; определить коэффициент мощности цепи; построить совмещенную векторную диаграмму токов и напряжений на комплексной плоскости.

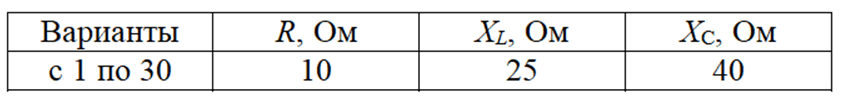

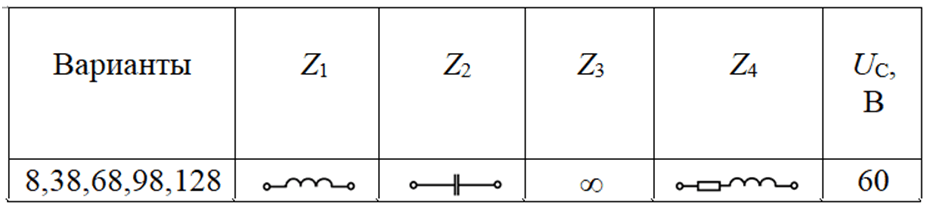

Ответ

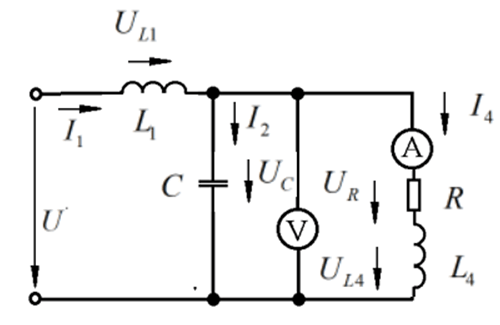

Составляем расчетную схему, обозначаем условно положительные направления токов и напряжений.

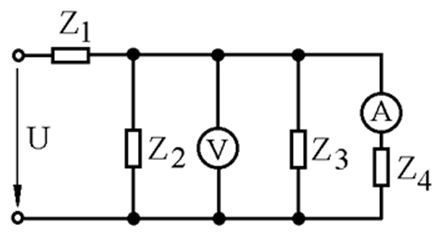

Рассчитаем сопротивления ветвей схемы:
Расчет токов в параллельных ветвях.
