Определить токи в ветвях методом контурных токов. Формируем рисунок 2 и выписываем исходные данные. Исходные данные: Еcd=12В, Еef=4В, R1=6 Ом, R2=11 Ом, R3=8 Ом, R4=6 Ом, R5=8 Ом, R6=10 Ом.
- Электроника, электротехника, радиотехника
Условие:
Определить токи в ветвях методом контурных токов.

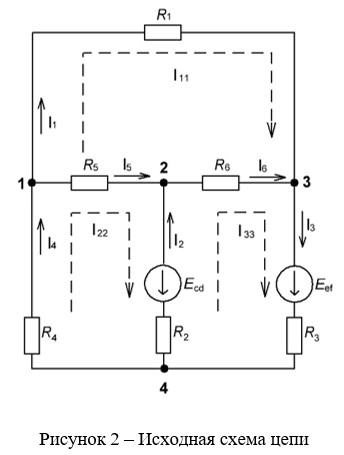

Формируем рисунок 2 и выписываем исходные данные.
Исходные данные: Еcd=12В, Еef=4В, R1=6 Ом, R2=11 Ом, R3=8 Ом, R4=6 Ом, R5=8 Ом, R6=10 Ом.
Решение:
Рассчитаем все токи в схеме (рис.2) методом контурных токов, основанный на предположении, что в каждом независимом контуре исследуемой цепи, протекает некоторый контурный ток. Токи в ветвях легко выражаются через контурные токи. Таким образом, задача определения токов в ветвях сводится к отысканию контурных токов. Число неизвестных в данном методе равно числу независимых контуров, или числу уравнений, которые необходимо составить только по II закону Кирхгофа.
Задаёмся условно положительными направлениями токов в ветвях, независимыми контурами и направлением обхода этих контуров (см рис.2) по ча...
