Условие:
Определить токи в ветвях методом контурных токов.

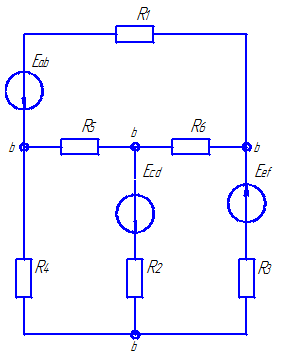

Рисунок 2.1 – Заданная схема.
Дано:
Eab = 7 В; Eсd = 12 В; Eef = 4 В;
R1 = 4 Ом; R2 = 6 Ом; R3 = 9 Ом;
R4 = 2 Ом; R5 = 4 Ом; R6 = 6 Ом.
Решение:
1. Выбираем 3 контура.
2. Указываем направления контурных токов (сплошными стрелками).

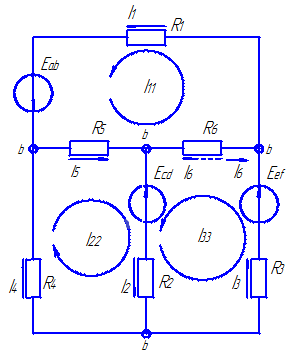

Рисунок 2.2 Расчетная схема.
3. Составляем систему канонических уравнений.
