Определить токи в ветвях методом узловых потенциалов, составить и рассчитать баланс мощностей.

Дата добавления: 24.12.2023

Условие задачи

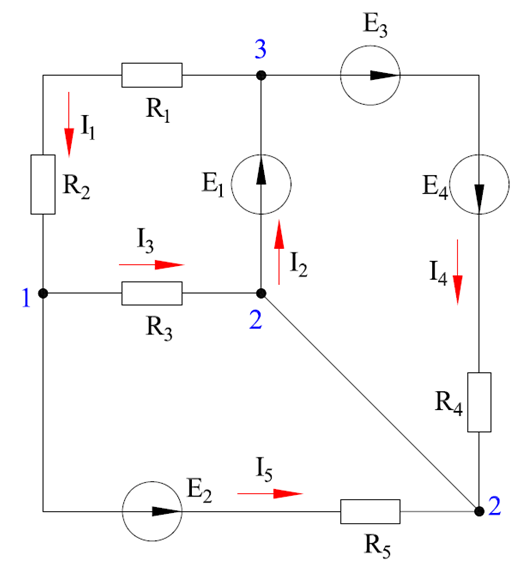

Е1 = 50 В, Е2 = 60 В, Е3 = 80 В, Е4 = 100 В, R1 = 10 Ом, R2 = 20 Ом, R3 = 25 Ом, R4 = 30 Ом, R5 = 10 Ом.

Определить токи в ветвях методом узловых потенциалов, составить и рассчитать баланс мощностей.



Ответ

Структурные параметры цепи: количество ветвей р = 5, количество узлов у = 3.

Принимаем потенциал третьего узла известным и равным: тогда:

Запишем уравнение по первому закону Кирхгофа для узла 1 и вырази...
