Определить токи в ветвях, мощности и построить векторную диаграмму токов и напряжений. Дано: u равно триста синус трёхсот четырнадцати т плюс двадцать градусов.
«Определить токи в ветвях, мощности и построить векторную диаграмму токов и напряжений. Дано: u равно триста синус трёхсот четырнадцати т плюс двадцать градусов.»
- Электроника, электротехника, радиотехника
Условие:
Определить токи в ветвях, мощности и построить векторную диаграмму токов и напряжений.
Исходные данные:
u = 300 sin(314t+20°) В;
R = 10 Ом;
L = 10 мГн;
C = 531 мкФ.
Решение:
Переводим все величины в комплексную форму.
Действующее значение напряжения:
U = Um/2 = 300/2 = 212,132 В
U ̇ = 212,132ej20В
XL = L = 314 ∙ 10 ∙ 10-3= 3,14 Ом
XC = 1 / C = 1 / (314 ∙ 531 ∙ 10-6) = 5,998 Ом

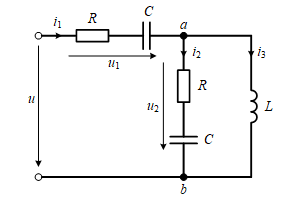

Представим схему в комплексной форме:
