Условие:

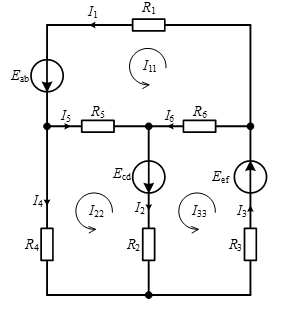

Определить токи в ветвях схемы методом контурных токов:
Исходные данные:
Eab = 4 В;
Ecd=8 В;
Eef = 11 В;
R1=4 Ом;
R2 = 6 Ом;
R3 = 11 Ом;
R4 = 3 Ом;
R5 = 5 Ом;
R6 = 7 Ом.
Решение:
Задаемся направлениями токов в ветвях цепи. Выбираем 3 независимых контура. Указываем направления контурных токов. Составляем систему канонических уравнений:
Определяем собственные сопротивления контуров:
R11 = R1 + R5 + R6 = 4 + 5 + 7 = 16 Ом
R22 = R2 + R4 + R5 = 6 + 3 + 5 = 4 Ом
R33 = R2 + R3 + R6 = 6 + 11 + 7 = 24 Ом
Определяем общие сопротивления смежных контуров:
R12 = R21 = R5 = 5 О...
