Условие:
1. Определить токи в ветвях схемы с помощью законов Кирхгофа.
2. Определить токи в ветвях схемы методом контурных токов.
3. Определить показания вольтметра.
4. Составить уравнение баланса мощностей и проверить его подстановкой числовых значений.
Решение:

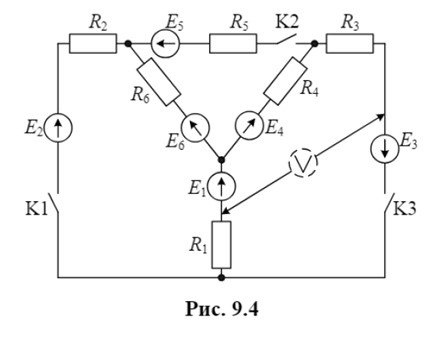

Рисунок 9.4
Разомкнут К1,
К2 и КЗ замкнуты.
Е1 = 12 B;
Е2 = 20 B;
Е3 = 8 B;
Е4 = 12 B;
Е5 = -6 B;
Е6 = 30 B;
R01 = 4 Ом;
R02 = 5 Ом;
R1 = 30 Ом;
R2 = 20 Ом;
R3 = 47 Ом;
R4 = 38 Ом;
R5 = 51 Ом;
R6 = 17 Ом.
Расчетная схема имеет вид:
