Определить токи во всех ветвях
«Определить токи во всех ветвях»
- Электроника, электротехника, радиотехника
Условие:
Цепи постоянного тока.

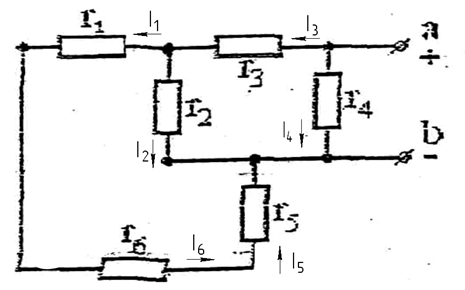

Заданы все сопротивления и напряжения UAB (таблица 1)
Требуется:
- найти общее сопротивление схемы относительно зажимов a-b.
- определить токи во всех ветвях.
Таблица 1
Решение:
Решение
Резисторы r1, r5 и r6 соединены последовательно. Следовательно,
r156 = r1 + r5 + r6 = 50 + 40 +10 = 100 Ом
Резисторы r156 и r2 соединены параллельно. Следовательно,
r1256 = (r156 * r2 ) /( r156 + r2 ) = 100*20/(100 + 20) 16,667 Ом
Резисторы r1256 и r3 соединены последовательно. Следовательно...
