Условие задачи

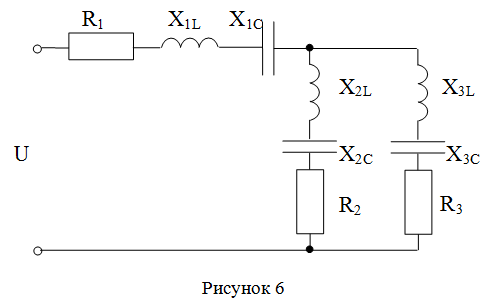

К источнику переменного тока с напряжением U подключена электрическая цепь (рисунок 6). Значения параметров цепи и ток в одной из ветвей приведены в таблице 2.
Определить:
1) Токи во всех ветвях цепи и напряжения на отдельных участках методом проводимостей.
2) Составить баланс активной и реактивной мощностей.

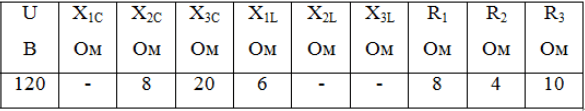

Таблица 2 - Исходные данные
Ответ
1) Метод проводимостей

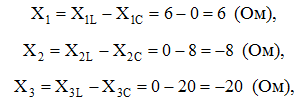

Определяются реактивные сопротивления приемников.
Т.к. Х1 0, то сопротивление имеет индуктивный характер, сопротивления Х2 и Х3 - емкостный.
Определяются полные сопротивления приемников.
