Определить токи во всех ветвях и падения напряжений на всех резисторах электрической цепи, схема которой проведена на рис.5.1. Значение ЭДС Е1, Е2, Е3, а также сопротивление резисторов приведены в

Дата добавления: 30.08.2024

Условие задачи

Определить токи во всех ветвях и падения напряжений на всех резисторах электрической цепи, схема которой проведена на рис.5.1. Значение ЭДС Е1, Е2, Е3, а также сопротивление резисторов приведены в таблице 5. Внутреннее сопротивление источников ЭДС принять равным r1=r2=r3=2 Ом.

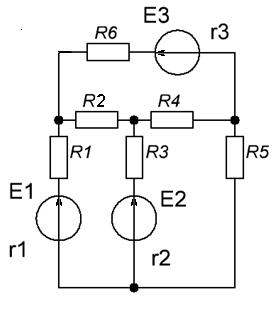

ис.5.1. Схема электрической цепи

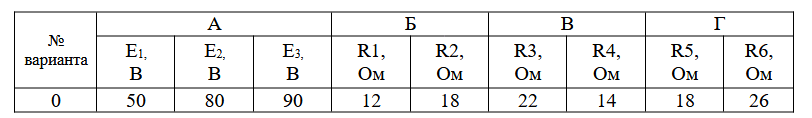

Таблица 5. Исходные данные к задаче 5

Ответ

1. Решаем методом контурных токов.

Обозначаем на схеме контурные токи (I11, I22, I33) в контурах (рис.5.2), направления обхода контуров (например, по часовой стрелке), условно-положительные направления токов в ветвях и составляем уравнения для имеющихся в схеме трех независимых контуров. Обозначим также внутренние сопротивления источников

Рис.5.2. Расчетная схема к методу контурных токов

Систем...
