Решение задачи
Определить токи во всех ветвях методом контурных токов. Определить ток в одном из сопротивлений цепи, указанном в последнем столбце табл. 1, метод эквивалентного источника.
- Электроника, электротехника, радиотехника
Условие:

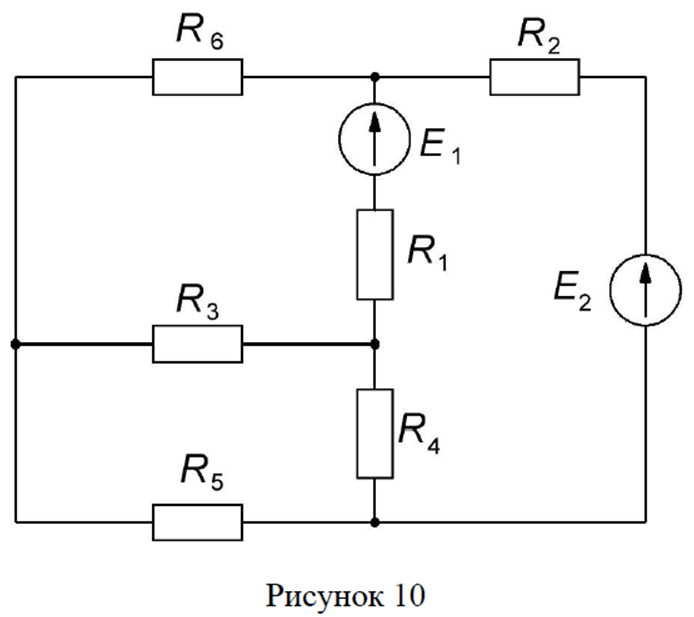

Требуется:
1. Определить токи во всех ветвях методом контурных токов.

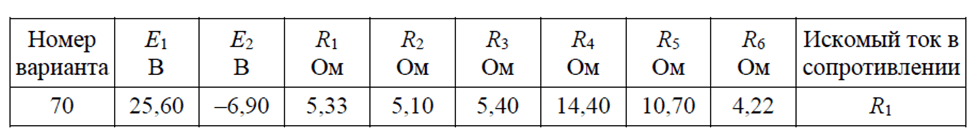

2. Определить ток в одном из сопротивлений цепи, указанном в последнем столбце табл. 1, метод эквивалентного источника.
3. Построить график изменения потенциала (потенциальную диаграмму) по внешнему контуру.
4. Составить баланс мощностей, оценить погрешность.
Решение:
1. Метод контурных токов
Так как значение Е2 отрицательно, меняем его направление на противоположное и далее учитываем его со знаком плюс.

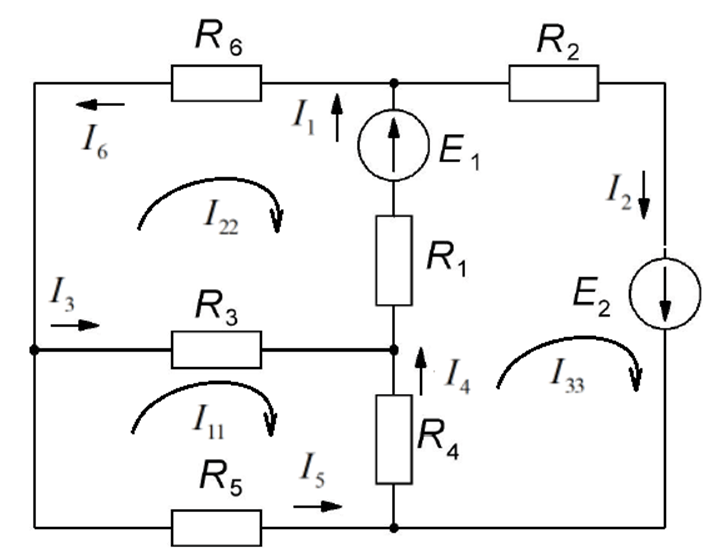

Обозначаем направления токов в ветвях, направления контурных токов берем по часовой стрелке.
Составляем систему уравнений
