Условие:

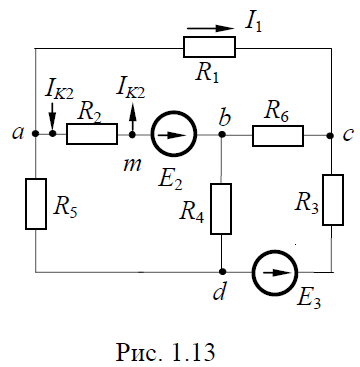

Для электрической схемы из таблицы 1 выполнить следующие пункты:
1. Определить токи во всех ветвях схемы методом контурных токов.
2. Определить ток I₁ в заданной схеме, используя теорему об эквивалентном генераторе напряжения.
3. Определить токи во всех ветвях схемы методом узловых потенциалов.
4. Начертить потенциальную диаграмму для любого замкнутого контура, включающего обе ЭДС.
5. Записать необходимое количество уравнений для схемы по методу токов ветвей.
6. Проверка правильности расчетов цепей постоянного тока. Вычислить суммарную мощность источников электрической энергии. Вычислить суммарную мощность нагрузок (сопротивлений). Составить баланс мощностей в заданной схеме и проверить правильность произведенных расчетов.

Решение:

1. Расчет токов.

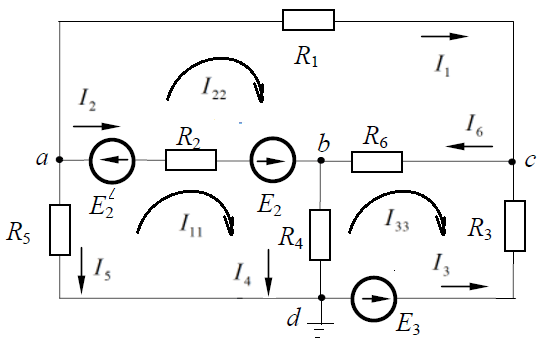

Источник тока заменим эквивалентным источником ЭДС. Обозначим произвольно направления токов ветвях, направления контурных токов. Обозначим узел, потенциал которого примем равным нулю при расчете методом узловых потенциалов.
