Условие задачи

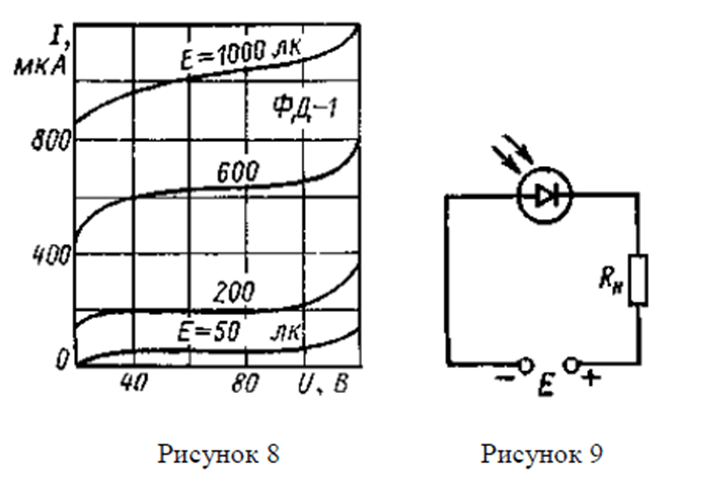

Пользуясь ВАХ фотодиода ФД-1, изображенной на рис. 8, определить его удельную чувствительность и построить люкс-амперные характеристики при напряжениях 40 В и 100 В. Каково должно быть сопротивление нагрузки в схеме на рис. 9, чтобы при освещенности в 800 лк на нем выделялось напряжение 5 В? Площадь светочувствительной поверхности П = 25 мм2.
Ответ

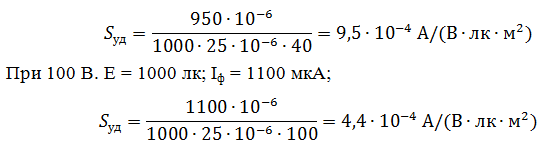

Удельная чувствительность фотодиода:
где Е освещенность фоторезистора, лк;
П площадь фоторезистора, м2;
Для определения E; Iф; и U используем ВАХ фотодиода ФД-1
При 40 В. E = 1000 лк; Iф = 950 мкА;
...
Потяни
