Условие:

Определить указанные характеристики трехфазных цепей. Порядок следования фаз – прямой, система линейных напряжений – симметричная. Построить векторную диаграмму линейных и фазных токов и напряжений при:

Цепь: 1АО1 - С; 2BО1 – КЗ; 3СО1 – R.

Соединение треугольником:

Найти: IA, IB, IC при обрыве фазы «ab».

Решение:

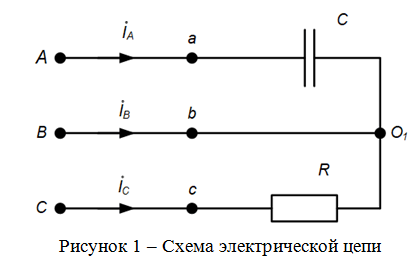

Схема заданной трехфазной электрической цепи изображена на рисунке 1.

Вначале произвольно строим векторную диаграмму линейных и фазных напряжений симметричного трехфазного источника, совместив вектор линейного напряжения UAB с вещественной осью комплексной плоскости. Далее строим векторы фазных токов IА и IС. Построение вектора тока IB выполним с помощью соотношения, вытекающего из первого закона К...
