Условие задачи
Определить величину максимальной мощности, передаваемую станцией С1, построить график зависимости Р1 = f(δ12 ).
Исходные данные в относительных единицах приведены в табл. 1.
Табл. 1. Исходные данные
Рис. 3. Система из двух станций, работающая на нагрузку, заданную постоянным сопротивлением
Ответ

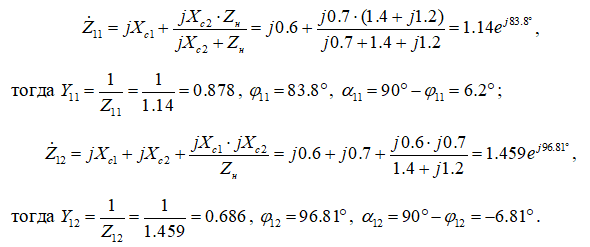

Найдем собственное и взаимное сопротивления для станции 1:
Зависимость Р1 = f(12 ) можно записать в виде
