Определить величины, если они не заданы в таблице вариантов

Дата добавления: 18.11.2023

Условие задачи

Неразветвленная цепь переменного тока, показанная на соответствующем рисунке, содержит активные и реактивные сопротивления, величины которых заданы в таблице № 2. Кроме того, известна одна из дополнительных величин (U, I, P, Q, S). Определить следующие величины, если они не заданы в таблице вариантов:

1) полное сопротивление цепи Z;

2) напряжение U, приложенное к цепи;

3) силу тока в цепи;

4) угол сдвига фаз φ (величину и знак);

5) активную Р, реактивную Q, и полную S мощности, потребляемые цепью.
6) Начертить в масштабе векторную диаграмму цепи и пояснить ее построение. С помощью логических рассуждений пояснить, как изменится ток в цепи и угол сдвига фаз, если частоту тока увеличить вдвое. Напряжение, приложенное к цепи, считать неизменным.

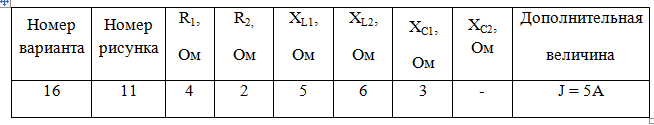

Таблица 2

Рис.2.1. Заданная схема

Ответ

На заданной схеме элемент с сопротивлением XL1 отсутствует, поэтому этот параметр не используем.

1. Определяем полное сопротивление цепи:

2. Определяем напряжение на входе цепи:

3. Находим коэффициент мо...
