Условие:

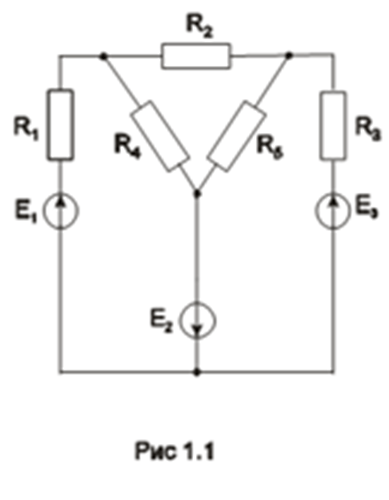

Определить величины и направления токов во всех ветвях методом контурных токов для схемы, указанной в табл.1.2, для чего необходимо:
1. Вычертить заданную схему.
2 Выбрать независимые контуры и задаться произвольным направлением в них контурных токов.
3. Составить уравнения по второму закону Кирхгофа для контурных токов.
4. Задаться произвольными направлениями токов в ветвях и определить их значения через найденные контурные токи.
5. Составить уравнение баланса мощности цепи и убедиться в его справедливости.
Решение:

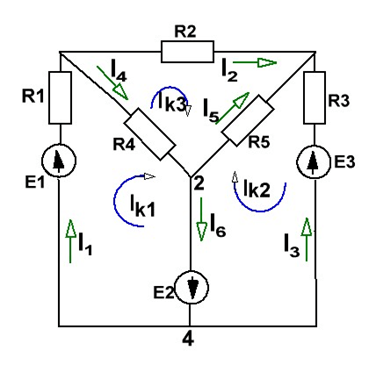

1. Начертим схему цепи и укажем на ней направление контурных токов -
по часовой стрелке.
Рис.2. Схема цепи.

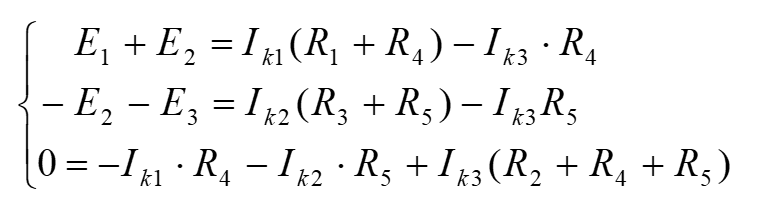

Составим систему уравнений по второму закону Кирхгофа для контурных токов.
Подставим в систему у...
