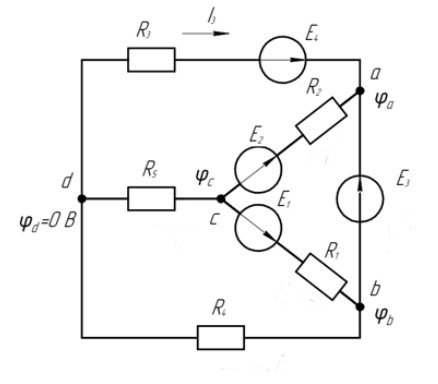

Определить величины и направления токов во всех ветвях методом узловых потенциалов. Дано: № схемы -3 Величины – вариант 8: E1=40 B; E2=25 B; E3=45 B; E4=45 В; R1=10 Ом; R2=10 Ом; R3=15 Ом; R4=15 Ом; R5=10 Ом. Параметры схемы: р=6, y-1=3, =3.

Найдите показания всех приборов 1) при разомкнутом, 2) при замкнутом контакте K, если R_1=80 Ом, R_2=30 Ом, R_3=20 Ом, U=390 В.

Задана электрическая схема. Величины сопротивлений R_1 = 2 Ом,R_2 = 4 Ом,R_3 = 12 Ом,R_4 = 3 Ом,R_5 = 5 Ом,R_6 = 8 Ом, напряжение U = 100 В.

Для цепи постоянного тока, заданной в виде графа на рис. 5.1 составить электрическую схему, включив в схему все заданные вариантом элементы; обозначить положительное направление токов.
