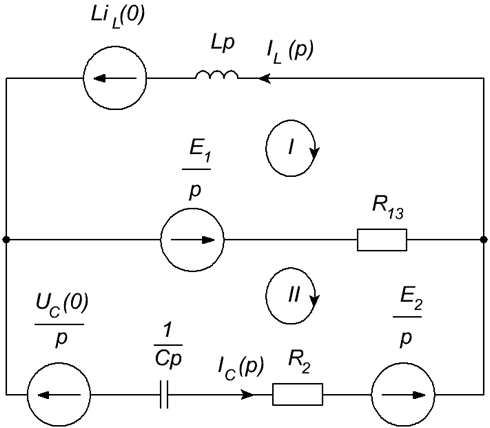

Определить все токи и напряжения на реактивных элементах при переходном процессе операторным методом. Построить графики тока через L и C и напряжений на L и C при переходном процессе.

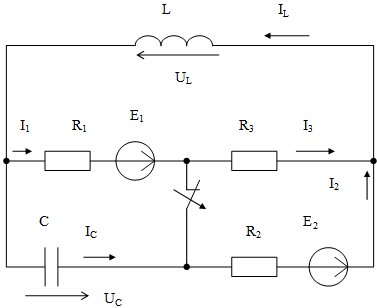

На рис. 1.1. представлена исходная схема электрической цепи 1.Составить на основании законов Кирхгофа систему уравнений для нахождения токов во всех ветвях расчетной схемы.

Комплексные сопротивления фаз приемника Числовые значения R1 ,XL1 , … , XC3 даны в табл. 9.1. Значение линейного напряжения UЛ сети, к которой подключен приемник, равно 660 В.

Цепь переменного тока содержит две параллельные ветви с параметрами r1 = 2,6 кОм, С1 = 4 мкФ, L = 5 Гн, r = 0,5 кОм. Электрическая цепь под напряжением 800 В. Найти P; Q; S.
