Определить характер нагрузки (φ2=?), при котором напряжение U2 на зажимах вторичной обмотки не зависит от коэффициента нагрузки β, и для этого случая построить график зависимости η=f(β) при изменении β от 0 до 1 через 0,25.
«Определить характер нагрузки (φ2=?), при котором напряжение U2 на зажимах вторичной обмотки не зависит от коэффициента нагрузки β, и для этого случая построить график зависимости η=f(β) при изменении β от 0 до 1 через 0,25.»
- Электроника, электротехника, радиотехника
Условие:
1. Начертить схему трансформатора
2. Начертить Т-образную схему замещения трансформатора и определить её параметры.
3. Определить характер нагрузки (φ2=?), при котором напряжение U2 на зажимах вторичной обмотки не зависит от коэффициента нагрузки β, и для этого случая построить график зависимости η=f(β) при изменении β от 0 до 1 через 0,25.
Вариант 7:
S = 50 кВА
UВН = 6,3 кВ
UНН = 0,525кВ
Р0 = 0,35 кВт
РК = 1,325 кВт
uК = 5,5%
i0 = 7%
схема соединения: Y / Δ
Решение:

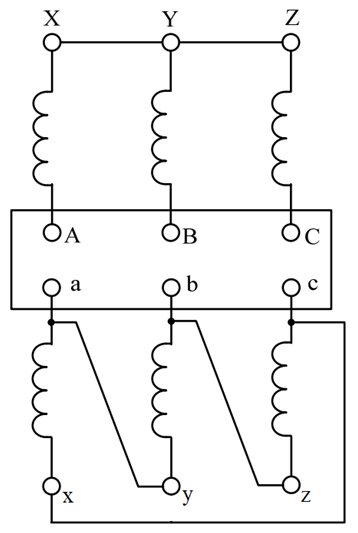

1) Схема соединения обмоток звезда треугольник

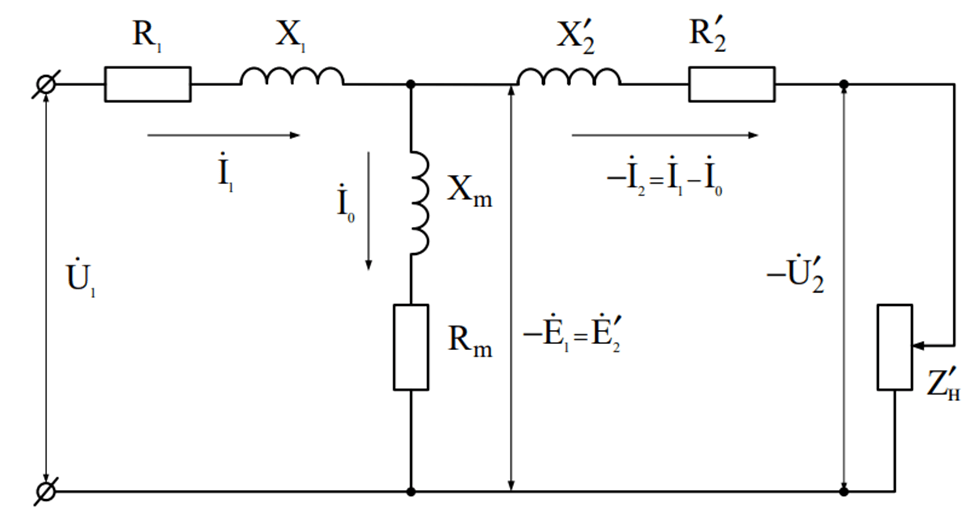

2) Представим Т-образную электрическую схему замещения приведённого трансформатора:
Определим параметры схемы замещения:
- сопротивления ветви намагничив...
