решение задачи на тему:

Определить значения токов всех ветвей электрической схемы

Дата добавления: 15.12.2023

Условие задачи

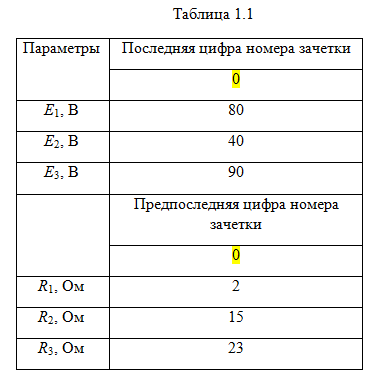

Параметры схемы цепи постоянного тока, показанной на рис. 1.1, приведены в таблице 1.1.

С учетом приведенных данных требуется определить:

- значения токов всех ветвей электрической схемы, пользуясь методами: применения законов Кирхгофа, узлового напряжения (двух узлов), эквивалентного генератора в цепи с током I2;

- баланс активной мощности источников и приемников энергии.

Ответ

1. Схема для расчета:

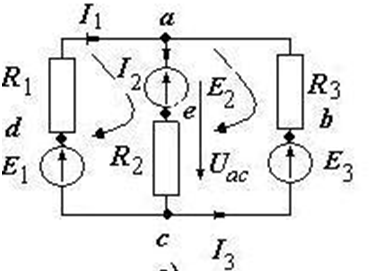

Рис. 1.1

2.Определение токов в ветвях различными методами.

3. Метод с использованием законов Кирхгофа предполагает составление уравнений по I и II законам Кирхгофа.

4. Определяем положительные направления токов в ветвях cda, cea, cba(рис. 1.1).

5. Записываем уравнение по I закону Кирхгофа для токов в узле а:

I1- I2 + I3=0. (1)

6. Выбираем положительное направление обхода выделенных...
