Определить значения токов всех ветвей электрической схемы; баланс активной мощности источников и приемников энергии
«Определить значения токов всех ветвей электрической схемы; баланс активной мощности источников и приемников энергии»
- Электроника, электротехника, радиотехника
Условие:
Параметры схемы цепи постоянного тока, показанной на рис. 1.1, приведены в таблице 1.1.

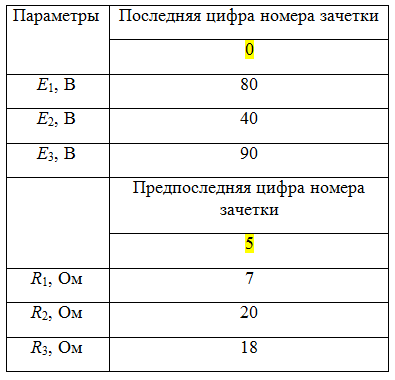

Таблица 1.1
С учетом приведенных данных требуется определить:
- значения токов всех ветвей электрической схемы, пользуясь методами: применения законов Кирхгофа, узлового напряжения (двух узлов), эквивалентного генератора в цепи с током I2;
- баланс активной мощности источников и приемников энергии.
Решение:
1. Схема для расчета:

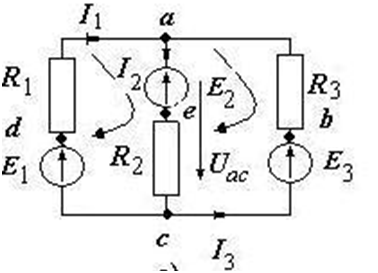

Рис. 1.1
2.Определение токов в ветвях различными методами.
3. Метод с использованием законов Кирхгофа предполагает составление уравнений по I и II законам Кирхгофа.
4. Определяем положительные направления токов в ветвях cda, cea, cba(рис. 1.1).
5. Записываем уравнение по I закону Кирхгофа для токов в узле а:
