Условие задачи
1. Определите активное, реактивное и полное сопротивления расчетной электрической цепи относительно входных зажимов.
2. Определите мгновенное значение напряжения на входных зажимах цепи синусоидального тока если заданы параметры электрической цепи и ток, протекающий в амперметре
3. Определите показания ваттметра, а также активную, реактивную и полную мощности расчетной электрической цепи синусоидального тока.
4. Постройте временные зависимости напряжения по найденным законам изменения.

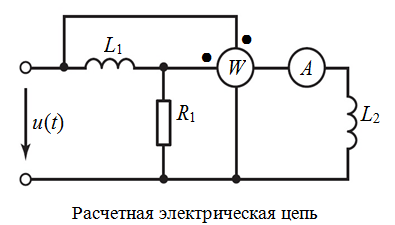

Конфигурация расчетной электрической цепи.
Ответ
Решение
1. Сопротивления реактивных элементов:
Комплексное сопротивление всей цепи:
Активное, реактивное и полное сопротивления цепи синусоидального тока:
