Определите эквивалентное сопротивление цепи относительно вводов АВ, ток в каждом резисторе, напряжение на каждом резисторе, расход электрической энергии цепью за 10 часов работы.
- Электроника, электротехника, радиотехника
Условие:

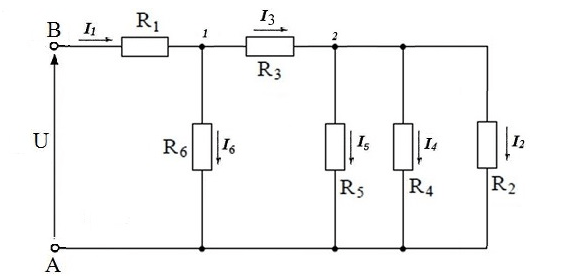

Цепь постоянного тока содержит шесть резисторов, соединенных смешанно. Индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или действует указанное напряжение. Определите эквивалентное сопротивление цепи относительно вводов АВ, ток в каждом резисторе, напряжение на каждом резисторе, расход электрической энергии цепью за 10 часов работы.
Дано:
U1 = 100 В ; R1= 12 Ом ; R2= 10 Ом ; R3 = 8 Ом ; R4 = 6 Ом ; R5= 4 Ом ;
R6 = 4 Ом ; t = 10 час.
Решение:
Сопротивление параллельного соединения R2 и R4
R24= R2∙R4/(R2+R4)= 10∙6 /(10 + 6) = 3,75 Ом;
сопротивление параллельного соединения R24 и R5
R245= R24∙R5/(R24+R5)= 3,75 ∙4 /(3,75 + 4) = 1,95 Ом;
сопротивление последовательного соединения R3 и R245
R7 = R3+ R245=1,95 + 8 = 10 Ом;
сопротивление параллельного соединения R6 и R7
R67= R6∙...
