Условие задачи
· Определите координаты ЦЕН активных;
· Определите координаты ЦЕН реактивных;
· Нанести данные на генплан.

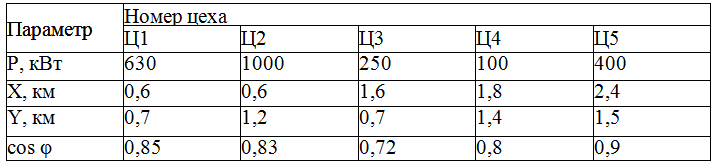

Дано:
Генплан 3.2 км с силовыми нагрузками цехов (1кл.= 0.1км)
Ответ
Наносим на генплан центры электрических нагрузок (ЦЕН) каждого цеха, масштаб генплана mr = 0,25 км/см.
Определяем радиусы кругов активных и реактивных нагрузок, исходя из масштаба генплана.
Определяем масштаб активных (ma) нагрузок, исходя из масштаба генплана. Принимается для наименьшей нагрузки (Ц4) радиус Ra3=0,25 км, тогда
Принимаем ma=510 кВт/км2.
Определяется радиус для наибольшей нагрузки пр...
