Условие:

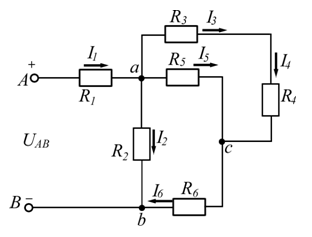

Цепь постоянного тока содержит резисторы, соединенные смешанно. Схема цепи с указание резисторов приведена на рисунке. Всюду индекс тока или напряжения совпадает с индексом резистора, по которому проходит этот ток или на котором действует это напряжение.

Дано: U₅=18 B, R₁=4 Ом, R₂=15 Ом, R₃=10 Ом, R₄=5 Ом, R₅=10 Ом, R₆=4 Ом.

Определите токи во всех элементах, напряжение на каждом элементе схемы, а также мощность, потребляемую всей цепью, и расход электрической энергии за 6 часов работы.
