Условие:
Определить ток, текущий в схеме, показанной на рисунке 1. Известна вольт-амперная характеристика диода (рисунок 2).
Исходные данные:
Е = 2 В
R = 1 кОм

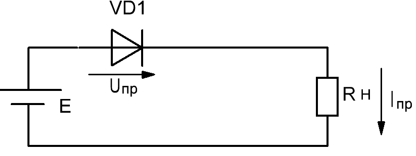

Рисунок 1 – Схема включения диода.
Рисунок 2 - Вольт-амперная характеристика диода с нагрузочной прямой.
Решение:
Е = 2 В
R = 1 кОм

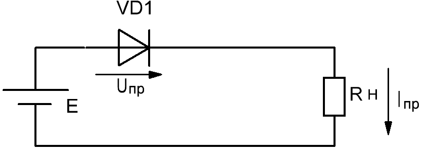

Схема электрической цепи изображена на рис. 1:
Рис. 1
Решим задачу графо - аналитическим методом.
Искомые параметры определяются из решения системы уравнений:
